破碎機
概述

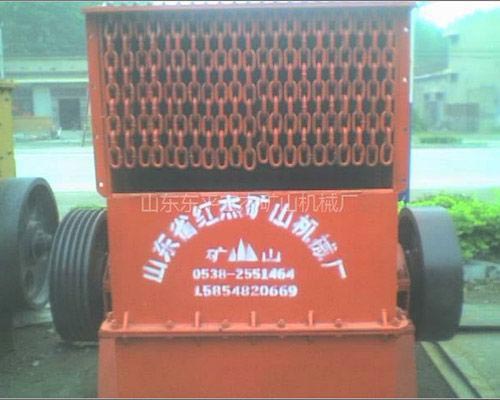

PC錘式破碎機是一種典型的沖擊式破碎機械，因其構造簡單、破碎比大、處理量高、產品粒度均勻、維護和檢修容易以及能耗低、能夠控制產品粒度等優點而廣泛地用于建材、電力、煤炭等工業部門，對抗壓強度低于120MPa的石灰石、煤、焦炭、石膏等中硬和軟物料進行中、細碎。
產品特點：
1、節能，出料粒度好。
2、較低的噪音。
3、較少的粉塵污染。
4、出料口（篩孔）大小可以按客需求調節。
5、到V 型篩孔，不易堵孔。
6、錳13鑄鋼篩板，使用壽命
工作原理：
環錘破碎機的主要部件為帶有錘頭的轉子，轉子由主軸、轉盤、銷軸和錘頭組成。由電動機帶動轉子在破碎腔內高速旋轉，物料自進料口進入破碎腔內，受高速運動的錘頭的打擊，沖擊、剪切、碾磨物料被破碎。在轉子下部設有篩板，被破碎的物料小于篩孔尺寸的顆粒通過篩板排出，大于篩孔尺寸的物料阻留在篩板上繼續受到錘頭的打擊和研磨，終達到粒度后通過篩板排出機外，可根據用戶要求定做篦條間隙，改變出料粒度，以滿足不同用戶的需求。
主要技術參數：
型號 | 轉子直徑 /長度/mm | 轉子轉速/rim | 進料口尺寸 mm | 粒度尺寸 mm | 出料粒度 mm | 生產能力t/h-3 | 電機功率 kw | 質量t | |
外形尺寸 | |||||||||
PC－44 | φ400/400 | 1500 | 145×450 | 100 | 10 | 5-8 | 7.5 | 0.9 | 744×942×878 |
PC－64 | φ600/400 | 1000 | 295×450 | 100 | 15 | 10-12 | 18.5 | 1.5 | 1054×972×1117 |
PC－66 | φ600/600 | 1000 | 295×570 | 100 | 15 | 12-18 | 22 | 2.14 | 1054×1172×1117 |
PC－86 | φ800/600 | 1000 | 350×570 | 200 | 15 | 20-25 | 55 | 2.45 | 1515×2586×1040 |
PC－88 | φ800/800 | 1000 | 350×850 | 200 | 15 | 35-45 | 75 | 3.05 | 1515×2831×1040 |
PC－1010 | φ1000/1000 | 1000 | 580×1060 | 200 | 15 | 40-60 | 90-110 | 7.59 | 3514×2230×1518 |
